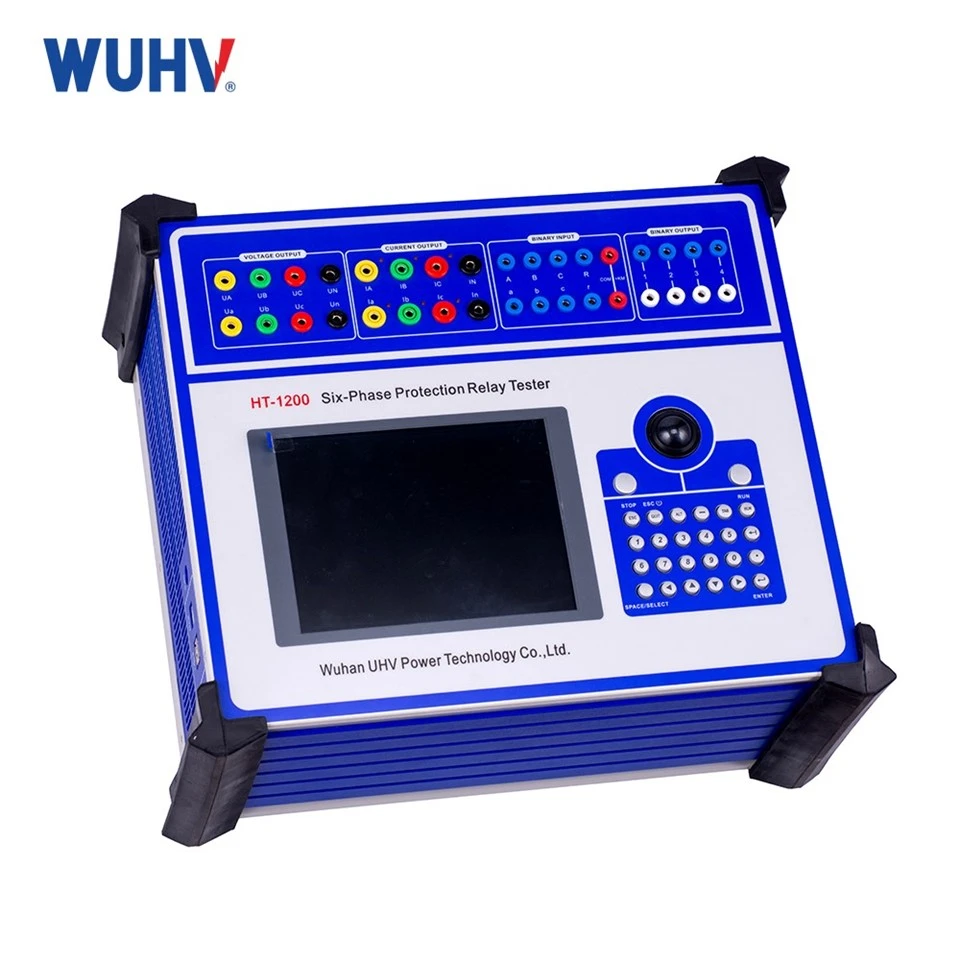

UHV-1200 mikrokompjuter relay tester protezzjoni vultaġġ u output kurrenti kombinazzjoni flessibbli output sa 6 fażi vultaġġ 6 fażi kurrenti, tista 'tkun kwalunkwe kombinazzjoni biex tikseb konvenzjonali 4 fażi vultaġġ 3 fażi kurrenti tip, 6 fażi vultaġġ tip, 6 fażi kurrenti tip, u 12 fażi output modalità, jistgħu jkunu kompatibbli mal-metodi tat-test tradizzjonali varji, Huwa wkoll konvenjenti li twettaq it-test differenzjali malajr test ta' qtugħ u lest ta' provvista tal-enerġija tal-impjant. Il-parti tal-output tal--host ta 'prestazzjoni għolja tadotta kontroll DSP, li għandu veloċità ta' tħaddim mgħaġġla, kapaċità qawwija ta 'proċessar ta' sinjal diġitali f'ħin reali, faxxa ta 'frekwenza ta' trasmissjoni wiesgħa u kontroll ta 'konverżjoni D/A b'riżoluzzjoni għolja. Il-preċiżjoni tal-forma tal-mewġ tal-ħruġ hija għolja, id-distorsjoni hija żgħira u l-linearità hija tajba. Jintużaw numru kbir ta 'teknoloġija avvanzata u komponenti u materjali ta' preċiżjoni, u jitwettaq disinn strutturali professjonali, għalhekk l-apparat huwa żgħir fid-daqs, ħafif fil-piż, sħiħ fil-funzjoni, faċli biex jinġarr, jista 'jinbeda jaħdem, u t-test tal-fluss huwa konvenjenti ħafna.

Karatteristiċi tal-prodott

Kejl ta'-preċiżjoni għolja

L-eżattezza tal-ħruġ tal-kurrent AC tat-tester tal-protezzjoni tar-relay hija ta '0.1 livell, u l-eżattezza tal-ħruġ tal-vultaġġ hija ta' 0.1 livell. B'paragun, l-eżattezza tal-ħruġ tat-testers ġenerali hija biss 0.2-0.5 livell. Iktar ma jkun żgħir in-numru tal-livell ta 'preċiżjoni, iżgħar ikun l-iżball. Il-limitu ta 'azzjoni ta' protezzjoni ta 'kurrent żejjed ħafna drabi jkun fil-livell ta' milliampere jew millivolt. Jekk l-iżball tat-tester huwa kbir wisq, jikkawża li l-protezzjoni tar-relay tiġġudika ħażin. It-tester ta 'preċiżjoni għolja tagħna jista' jivverifika l-issettjar tal-protezzjoni tar-relay b'mod aktar preċiż u jnaqqas l-aġġustament tal-iżball ikkawżat mill-iżball tat-tagħmir tat-test.

Qawwa Għolja tal-Ħruġ
Il-qawwa tal-ħruġ tat-tester tal-protezzjoni tar-relay hija qawwija ħafna. Il-qawwa massima tal-ħruġ tal-kurrent AC ta '-fażi waħda tista' tilħaq 450VA, u 1000VA meta sitt fażijiet huma konnessi b'mod parallel; il-qawwa tal-ħruġ tal-vultaġġ AC/DC tista 'tilħaq 70VA/140VA. Xi apparati ta 'protezzjoni tar-relay jeħtieġu vultaġġ ogħla biex jibdew l-azzjoni. Testers ordinarji (qawwa 200-300VA) jistgħu ma jipprovdux biżżejjed kurrent tat-test, iżda t-testers ta 'qawwa għolja-tagħna jistgħu jsuqu direttament apparati ta' protezzjoni tar-relay b'tagħbija għolja biex jiżguraw ittestjar bla xkiel.

Firxa Wiesgħa ta' Frekwenzi
Il-firxa tal-ħruġ tal-frekwenza tat-tester tal-protezzjoni tar-relay hija 0-1000Hz, li tkopri l-frekwenza tal-enerġija 50Hz/60Hz u frekwenzi armoniċi. Din il-firxa hija ħafna usa 'minn dik ta' testers standard (ġeneralment 40-400Hz). Firxa ta 'frekwenza wiesgħa bħal din tippermetti li dan l-istrument mhux biss iwettaq testijiet konvenzjonali tal-frekwenza tal-enerġija, iżda wkoll jissimula diversi interferenzi armoniċi u anke testijiet ta' oxxillazzjoni ta 'frekwenza baxxa.

HTY0469

Parametri tal-prodott

Tip	-
Numru kurrenti tal-kanal	Standard sitt fażi
Numru tal-kanal tal-vultaġġ	Standard sitt fażi
Firxa tal-ħruġ tal-kurrent AC	30A / fażi jew 180A (sitt fażijiet paralleli)
Firxa tal-output tal-kurrent DC	10A DC /phase
Firxa tal-output tal-vultaġġ AC	120V AC /phase
Firxa tal-output tal-vultaġġ DC	160V DC / fażi

Output tal-kurrent AC

Il-valur virtwali ta 'kull fażi output meta sitt fażi output kurrenti	0-30A
Preċiżjoni tal-ħruġ	0.1 grad
Il-valur virtwali ta 'kull output ta' fażi meta output kurrenti ta 'tliet fażijiet	0-60A
Il-valur virtwali tal-ħruġ tal-kurrent parallel ta 'sitt fażijiet	0-180A
Il-valur virtwali permess meta l-fażi kurrenti taħdem għal żmien twil	10A
Il-qawwa massima tal-ħruġ tal-kurrent tal-fażi	450VA
Il-qawwa massima tal-ħruġ meta l-ħruġ tal-kurrent parallel ta 'sitt fażijiet	1000VA
Il-ħin tax-xogħol permess meta sitt fażi parallela output massimu kurrenti	10s
Firxa tal-frekwenza (mewġa fundamentali)	0-1000Hz
Ordni armoniku	0-20

Output kurrenti DC

Produzzjoni kurrenti	0-±10A / fażi
Preċiżjoni tal-ħruġ	0.2 grad
L-output massimu tal-vultaġġ tat-tagħbija	20V

Output ta 'vultaġġ AC

Il-valur virtwali tal-ħruġ tal-vultaġġ tal-fażi	0-120V
Preċiżjoni tal-ħruġ	0.1 grad
Il-valur virtwali tal-output tal-vultaġġ tal-linja	0-240V
Il-qawwa tal-ħruġ tal-vultaġġ tal-fażi/vultaġġ tal-linja	80VA / 100VA
Firxa tal-frekwenza (mewġa fundamentali)	0-1000Hz
Ordni armoniku	0-20

Output ta 'vultaġġ DC

L-amplitudni tal-ħruġ tal-vultaġġ tal-fażi	0-±160V
Preċiżjoni tal-ħruġ	0.2 grad
L-amplitudni tal-output tal-vultaġġ tal-linja	0-±320V
Il-qawwa tal-ħruġ tal-vultaġġ tal-fażi/vultaġġ tal-linja	70VA / 140VA

Input u output

8 kanali input	Kuntatt liberu 1-20mA, 24V
	Kuntatti tal-potenzjal elettriku "0":0 - +6V; "1":+11 V - +250 V
4 kanali output	DC: 220 V／0.2 A;AC:220 V／0.5 A

Firxa tal-kejl tal-ħin

0.1ms - 9999s

preċiżjoni tal-kejl ＜0.1ms

Xenarji ta' Applikazzjoni

Sistemi ta' Ġenerazzjoni u Distribuzzjoni tal-Enerġija Elettrika
Kalibrar ta' apparati ta' protezzjoni tar-relay f'substations ta'-vultaġġ għoli
Ittestjar ta' protezzjoni differenzjali ta' settijiet ta' ġeneraturi
Simulazzjoni tal-ħsarat u verifika mgħaġġla tat-tneħħija tal-ħsara fin-netwerks tad-distribuzzjoni
Produzzjoni Industrijali u Ġestjoni tal-Enerġija tal-Fabbrika
Ittestjar ta' tagħmir ta' protezzjoni għal tagħmir elettriku f'żoni ta' impjant
Ittestjar ta' sistema ta' protezzjoni kkoordinata b'ħafna-unità
Verifika tal-prestazzjoni tal-protezzjoni għal provvista ta 'enerġija temporanja u sorsi ta' enerġija ta 'backup
Qawwa ta' Emerġenza u Għajnuna għad-Diżastri
Ittestjar tal-protezzjoni għar-restawr tal-grilja wara diżastri bħal terremoti u għargħar
Kalibrazzjoni ta' sistemi ta' protezzjoni għal ġeneraturi mobbli u sorsi ta' enerġija temporanji
Ittestjar ta 'rispons rapidu għal sistemi ta' provvista ta 'enerġija ta' emerġenza

FAQs

Q1: X'għandi nagħmel jekk isseħħ anormalità tal-ħruġ jew distorsjoni tas-sinjal?

A1: L-ewwel, iċċekkja l-interface tal-ħruġ, il-konnessjonijiet tat-tagħbija, u l-integrità tal-kejbil. It-tieni, ivverifika li l-modalità tal-ħruġ hija kkonfigurata b'mod korrett. Jekk meħtieġ, ibda mill-ġdid l-apparat u wettaq awto-test. Jekk il-problema tippersisti, ikkuntattja l-appoġġ tekniku tal-manifattur.

Q2: X'inhuma r-rekwiżiti għall-ambjent operattiv?

A2: L-ambjent rakkomandat huwa temperatura tal-kamra, niexef, u ħieles minn interferenza elettromanjetika qawwija. Evita dawl tax-xemx dirett, umdità għolja, jew ambjenti bit-trab biex tiżgura tħaddim stabbli fit-tul-tal-istrument.

Q3: Jappoġġja l-kontroll mill-bogħod jew l-ittestjar awtomatizzat?

A3: Xi mudelli jappoġġjaw il-kontroll mill-bogħod u l-ittestjar awtomatizzat permezz ta 'softwer tal-kompjuter, b'appoġġ għal sekwenzi ta' test programmabbli biex jippermettu l-kalibrazzjoni tal-protezzjoni tar-relay tal-lott u jtejbu l-effiċjenza tax-xogħol.

Q4: X'inhu l-ħajja tas-servizz u l-affidabbiltà tal-istrument?

A4: L-istrument juża komponenti ta 'preċiżjoni ta'-kwalità għolja, disinn strutturali professjonali, u kontroll DSP. Hija karatteristika affidabilità għolja u ħajja twila ta 'servizz ta' aktar minn 10 snin, b'rata ta 'falliment baxx taħt kundizzjonijiet ta' manutenzjoni normali.

Għaliex Agħżel il-Kumpanija tagħna?

1.Leading Teknoloġija u Riżultat ta' -Prestazzjoni Għolja
2.Applikabilità ta' Multi-Xenarju
3.Reliability u Durabilità
Servizz 4.Comprehensive u Appoġġ Tekniku
5.Tmexxija tal-Industrija u Garanzija tar-Reputazzjoni
