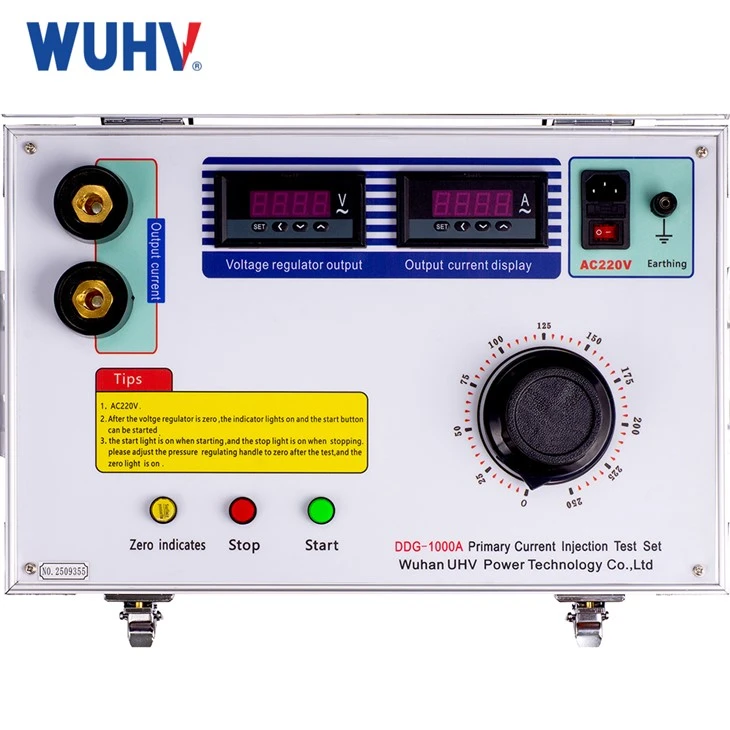

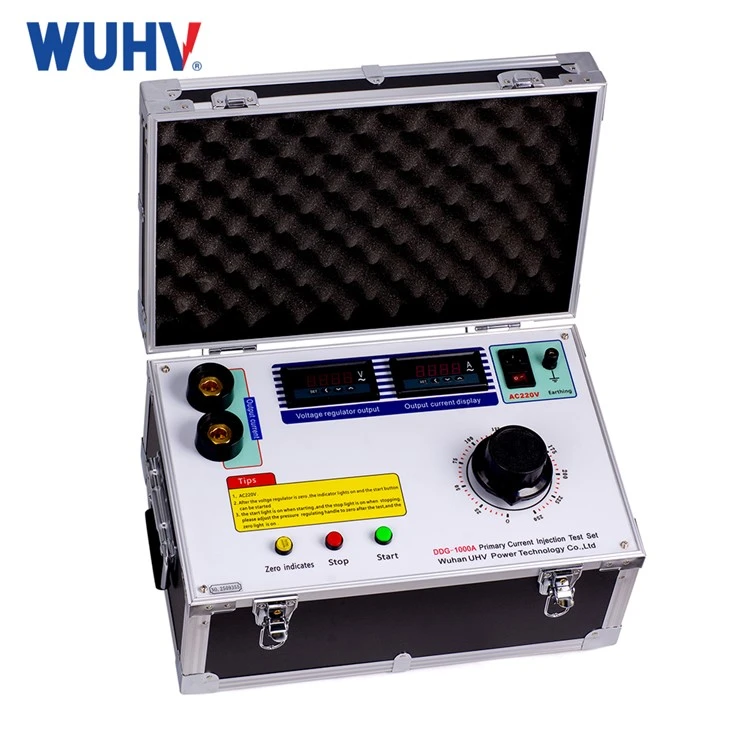

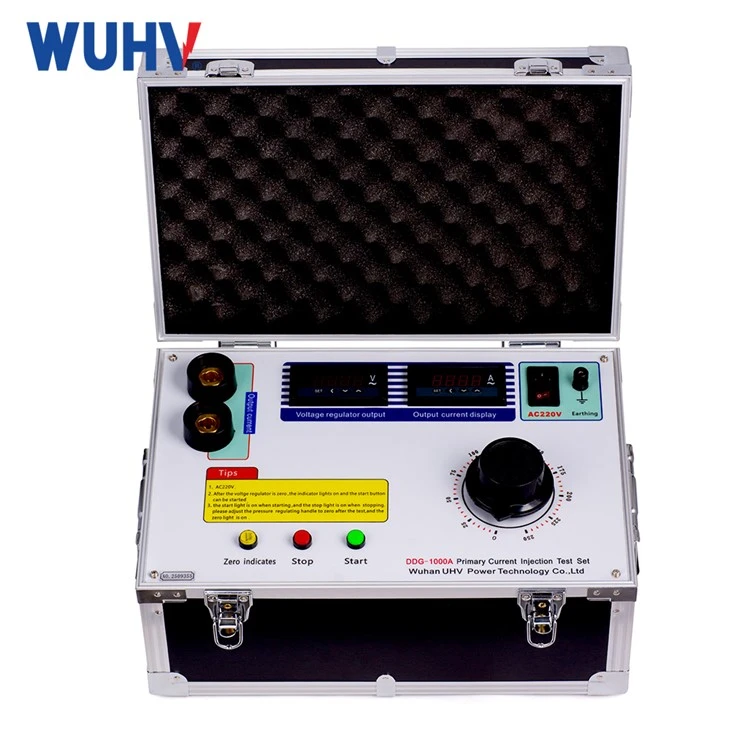

Tester tal-Injezzjoni tal-Kurrent Primarju

Primary Current Injection Tester huwa t-tagħmir meħtieġ f'postijiet ta 'kurrent qawwi. Huwa użat ħafna f'impjanti tal-enerġija, stazzjonijiet tad-distribuzzjoni tal-enerġija, manifatturi tal-elettriku, istituti ta 'riċerka u dipartimenti oħra. It-tagħmir għandu l-karattri ta '-sistema qasira jew intermittenti, daqs żgħir, piż ħafif u manutenzjoni faċli u l-bqija.

1. Il-ġeneratur ta 'kurrent għoli għandu żewġ ammetri għall-monitoraġġ tal-firxa tad-daqs.

2. L-awtotransformer jista 'jiġi aġġustat liberament.

3. Dawl indikatur tal-istatus, kontroll tal-buttuna, faċli biex topera.

4. L-istruttura ġenerali separabbli hija faċli biex tiċċaqlaq.

1. Qabbad l-amplifikatur tal-kurrent mal-prodott ittestjat skont ir-rekwiżiti tal-ittestjar, u kun żgur li hemm provvista tal-enerġija. (Għal tip maqsum, qabbad il-"input" fuq il-pannell mal-qawwa, il-"output" bl-"input" fuq DDK, u l-"strument" bl-"strument" fuq DDK.

2. Agħżel il-pożizzjoni tal-Iswiċċ Kurrent skond il-kurrent meħtieġ.

3. Ixgħel il-qawwa, u d-dawl aħdar għandu jkun mixgħul (jekk le, dawwar il-Vultage Switch kontra l-arloġġ għal żero sakemm id-dawl aħdar ikun mixgħul). Agħfas il-buttuna tal-Istartjar, id-dawl aħdar għandu jkun mitfi u d-dawl aħmar mixgħul. Dawwar l-Iswiċċ tal-Vultaġġ lejn l-arloġġ sakemm il-kurrent jogħla għal-livell meħtieġ.

4. Dawwar is-Swiċċ tal-Vultaġġ kontra l-arloġġ għal żero, agħfas il-Butuna Stop, id-dawl aħmar huwa mitfi u d-dawl aħdar mixgħul. L-ittestjar spiċċa.

1.Ivverifika r-relay protettiv: Kun żgur li r-relay jirrispondi b'mod preċiż għal kundizzjonijiet ta 'ħsara.

2.Test tat-transformer tal-kurrent (CT): Issimula kurrent għoli biex tivverifika l-prestazzjoni CT.

3.Simula kundizzjonijiet ta' ħsara: Iġġenera kurrent għoli biex tissimula xenarji ta' ħsarat fid-dinja reali-.

4.Kalibrazzjoni: Jipprovdi metodu affidabbli għall-kalibrar tat-tagħmir protettiv.

Ittejjeb l-affidabbiltà tas-sistema: Żgura li s-sistema ta 'protezzjoni tkun attivata b'mod korrett f'avvenimenti ta' ħsara attwali.

Preparazzjoni u Setup

Qabbad l-Injettur tal-Kurrent Primarju mal-apparat li qed jiġi ttestjat (eż., relay jew transformer tal-kurrent).

Issettja l-livell tal-kurrent mixtieq, it-tul tal-ittestjar, u l-mod tal-ittestjar (eż., kurrent AC/DC, injezzjoni pass, jew kurrent kontinwu).

Injezzjoni kurrenti

L-injettur jiġġenera kurrent għoli u jinjettah fis-sistema taħt test.

It-tagħmir tat-test (eż., relays) se jirrispondi billi jattiva jew jiddiżattiva abbażi tas-settings tiegħu (bħal ħin tal-vjaġġ u limitu tal-kurrent).

Monitoraġġ u Verifika

Immonitorja r-rispons tal-apparat protettiv jew tat-transformer tal-kurrent taħt test.

Kun żgur li s-CT jew ir-relay jaħdem kif mistenni meta jkun soġġett għall-kurrent tat-test.

Reġistrazzjoni u Rappurtar tad-Dejta

Ir-riżultati tat-test huma rreġistrati għall-analiżi u r-rappurtar.

Id-dejta tgħin tivverifika jekk l-apparat ta’ protezzjoni jiffunzjonax b’mod korrett f’kundizzjonijiet ta’ ħsara.

Issimula sitwazzjonijiet ta 'ħsara billi tinjetta kurrenti għolja kkontrollati f'ċirkwiti primarji bħal relays jew transformers tal-kurrent. Il-kurrent injettat jirreplika t-tagħbija żejda, short circuit, jew kundizzjonijiet oħra ta 'ħsara li jiltaqgħu magħhom fis-sistemi attwali. Skont ir-rekwiżiti tal-ittestjar, l-apparat jista 'jiġġenera kemm kurrenti AC kif ukoll DC.

1. Ittestjar tar-relay tal-protezzjoni: Ivverifika jekk ir-relay jirrispondix b'mod korrett għal kundizzjonijiet ta 'ħsara u vjaġġi skont l-ispeċifikazzjonijiet.
2. Ittestjar tat-Transformer tal-Kurrent (CT): Simula kurrent primarju għoli biex tittestja l-eżattezza ta 'CT u tiżgura li tnaqqas b'mod korrett il-kurrent ta' relays protettivi.
3. Kalibrazzjoni: Żgura li r-rilejs u sistemi protettivi oħra huma kkalibrati sew biex jirrispondu b'mod korrett għal kurrenti ta 'ħsara.
4. Manutenzjoni u soluzzjoni tal-problemi: Użati għad-dijanjosi u ż-żamma ta 'sistemi protettivi biex jiżguraw il-funzjonament tajjeb tagħhom.
5. Simulazzjoni tal-ħsarat: Issimula ħsarat fid-dinja reali-(bħal short circuits, overloads) biex tivverifika l-prestazzjoni tas-sistema ta 'protezzjoni.

1. Sikurezza Grounding & Iżolament

Kun żgur li l-breaker, CT, u s-sistema ta' protezzjoni huma kompletament de-enerġizzati u iżolati. L-art it-tagħmir kollu kif suppost.

2. Agħżel Firxa Kurrenti Korretta

Agħżel tester b'kurrent ta' ħruġ adegwat biex ivvjaġġa r-relay jew jissatura t-CT. Evita li tgħabbi żżejjed it-tester.

3. Evita l-output ta 'kurrent għoli fit-tul

Kurrent għoli ('il fuq minn 1000A) issaħħan kejbils u komponenti interni. Segwi l-limiti taċ-ċiklu tax-xogħol (eż., 1-2 minuti ON, imbagħad kessaħ).

4. Uża Kejbils tat-Test Adekwati

Uża kejbils qosra u ħoxnin (eż., 50-70mm² għal kull 1000A) b'konnessjonijiet stretti biex tevita sħana żejda u waqgħa fil-vultaġġ.

5. Evita Kuntatt Aċċidentali

It-terminali tal-ħruġ iġorru vultaġġ-baxx iżda kurrent estremament għoli. Żomm persunal mhux awtorizzat 'il bogħod.

6. Sikura l-Konnessjonijiet Kollha

Konnessjonijiet sfużi jikkawżaw ark, sħana żejda, u qari falz. Issikka l-klampi u l-boltijiet kollha sew.

7. Oqgħod attent għal Breaker Trip

L-interruttur jinfetaħ meta l-kurrent tat-test jaqbeż l-issettjar tal-protezzjoni. Avża lill-persunal fil-qrib qabel l-ittestjar.

8. Irreġistra t-Temperatura Ambjentali

Ir-reżistenza tal-konduttur tinbidel bit-temperatura (≈0.4%/grad għar-ram). Qari korrett għat-temperatura ta' referenza standard (20 grad jew 75 grad).

9. Kwittanza Wara l-Ittestjar

Kondensaturi jew indutturi interni jistgħu jaħżnu enerġija residwa. Stenna għal "iskarigu komplut" qabel ma tiskonnettja ċ-ċomb.

10. Kalibrazzjoni u Manutenzjoni regolari

Ikkalibra kull sena biex tiżgura ammeter, timer, u preċiżjoni tal-ħruġ. Spezzjona kejbils, terminals, u fann li jkessaħ regolarment.

Wuhan UHV Power Technology Co., Ltd., is-servizz ta' wara-bejgħ tagħna huwa ddisinjat biex jagħtik serħan tal-moħħ sħiħ. Aħna nipprovdu installazzjoni professjonali, kummissjonar, u taħriġ prattiku- biex ngħinu lit-tim tiegħek jiffamiljarizza ruħu mat-tagħmir malajr u jibda jużah mill-aktar fis possibbli. Aħna nżommu wara kull prodott b'garanzija ta'-sena u manutenzjoni tul il-ħajja - matul il-perjodu tal-garanzija, insewwu ħsarat mekkaniċi u nibdlu l-partijiet bil-ħsara mingħajr ħlas (esklużi fatturi umani jew force majeure). Anke wara li tiskadi l-garanzija, aħna niċċarġjaw biss spejjeż raġonevoli għat-tiswijiet. Inti tgawdi wkoll aġġornamenti tas-softwer b'xejn tul il-ħajja kull meta disponibbli. Il-ħin tar-rispons tagħna huwa fi żmien 12-il siegħa - meta ċċempel għat-tiswija, l-inġinier tagħna ta' wara-bejgħ jipprovdi soluzzjoni ċara jew, jekk meħtieġ, jirranġa biex jilħaq is-sit tat-tagħmir tiegħek. Barra minn hekk, aħna nagħmlu żjarat regolari ta 'ritorn kull sena u noffru appoġġ tekniku kontinwu permezz ta' email jew messaġġi fi kwalunkwe ħin. Hekk niżguraw li qatt ma titħalla waħdek wara x-xiri tiegħek.

Meta tagħżel Wuhan UHV Power Technology Co., Ltd., tagħżel sieħeb impenjat għall-veloċità, il-kwalità u l-affidabbiltà. Mill-ewwel inkjesta tiegħek, aħna nipprovdu kwotazzjoni fi żmien siegħa u soluzzjoni teknika kompleta fi żmien 24 siegħa. Demo tal-prodott hija dejjem disponibbli biex tipprova l-kapaċitajiet tagħna qabel ma tikkommetti ruħek. Ladarba tagħmel ordni, aħna nsegwu b'mod strett il-kuntratt, inżommuk aġġornat dwar il-progress tal-produzzjoni, u niggarantixxu fil--ħin tal-kunsinna. B'esportazzjoni lejn kważi 100 pajjiż - inklużi l-Malasja, l-Indoneżja, l-Arabja Sawdija, l-UAE, l-Istati Uniti, l-Awstralja, l-Arġentina u l-Brażil - l-esperjenza internazzjonali tagħna hija kemm profonda kif ukoll ippruvata. Il-faċilitajiet ta' produzzjoni nodfa u moderni tagħna u l-ambjent tal-uffiċċju-organizzat tajjeb jirriflettu l-professjonaliżmu li nġibu f'kull proġett. Wara kull prodott hemm tim dedikat għall-R&D u l-QC li jwettaq ittestjar rigoruż tal-aċċettazzjoni tal-fabbrika qabel il-ġarr. Wara x-xiri tiegħek, aħna nirrispondu għal kwalunkwe mistoqsija fi żmien sitt sigħat, noffru garanzija sħiħa ta' 12-xahar, nipprovdu appoġġ ta' taħriġ barra minn xtutna, u niskedaw żjarat regolari ta' ritorn. Noffru wkoll garanzija estiża fakultattiva, servizzi ta 'kiri, customization, u kalibrazzjoni awtorizzata. Dan kollu jitwassal bi prezzijiet kompetittivi - għaliex nemmnu li tagħmir ta 'ttestjar ta' kwalità għolja m'għandu qatt ma jintlaħaqx.

It-tags Popolari: tester tal-injezzjoni tal-kurrent primarju, iċ-Ċina manifatturi tal-ittestjar tal-injezzjoni tal-kurrent primarju, fornituri, fabbrika
