L-apparat għall-ittestjar tal-kejbil-fuq il-post huwa bbażat fuq il-prinċipju ta'reżonanza ta 'serje ta' frekwenza varjabbli(magħruf ukoll bħala test tal-vultaġġ AC tal-kejbil jiflaħ). Huma mibnija-f'moduli ddisinjati speċifikament għal-ħtiġijiet ta' ttestjar fuq il-post. Reattur sempliċi u b'saħħtu għandu l-possibbiltà ta 'konnessjoni f'serje u parallela, u aktar unitajiet jistgħu jottimizzaw l-adattabilità tas-sistema għat-tagħbija tal-kapaċità. It-trasport u l-kontroll tal-kontejners jagħmlu t-trasport u t-trakkijiet possibbli madwar id-dinja. Arja għall-arja, casing dedikat disponibbli.
Meta mqabbla ma' tekniki oħra ta' ttestjar fuq-sit bħal 0, 1 Hz, DC, jew oxxillazzjoni, gruppi ta' ttestjar reżonanti jiġġeneraw stress ta' vultaġġ simili għal kundizzjonijiet operattivi. Dan jipprovdi aktar evidenza għar-riżultati tat-test u huwa l-metodu ta' ttestjar preferut fuq-sit.
Kejl ta' skarigu parzjali
L-esperiment jista' jkun akkumpanjat minn kejl ta' skariku parzjali. Jista 'konvertitur tal-frekwenza statika jiġġenera biss 4 impulsi ta' swiċċjar għal kull ċiklu mingħajr interferenza fil-modalità PD? Alternattivament, jekk tintuża sistema ta 'kejl xierqa, jista' jaqleb l-impulsi jiġu mrażżna.
kundizzjonijiet ambjentali
Id-disinn tal-apparat sperimentali jeħtieġ li l-kundizzjonijiet tat-temp madwar id-dinja jsiru taħt kundizzjonijiet tajbin fuq l-art jew ix-xatt.

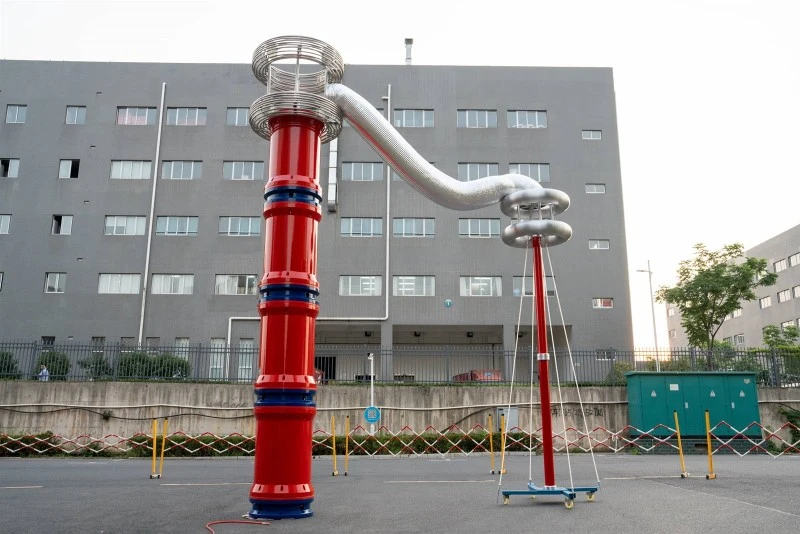

Coil tar-reattur
Ir-reattur tal-qalba huwa mgħaddas fiż-żejt u mgħammar b'ċilindru issiġillat tat-tip A-. Żewġ unitajiet jistgħu jiġu f'munzelli biex iżidu l-vultaġġ tal-ħruġ tas-sistema, u r-reattur huwa disinn ħafif b'inductance fissa.
Transformer ta 'eċċitazzjoni
Transformer tat-tank bi protezzjoni kontra s-sajjetti u ert awtomatiku huwa ċirkwit reżonanti użat għall-eċitazzjoni, u l-vultaġġ u l-qawwa huma rekwiżiti tas-sistema korrispondenti.
konvertitur tal-frekwenza
Il-vultaġġ tal-mewġ kwadru ġġenerat mill-konvertitur għandu frekwenza aġġustabbli bejn 15 u 250 Hz, li tipprovdi enerġija lit-transformer ta 'eċitazzjoni. Minħabba l-prinċipju tar-reżonanza tas-serje, il-vultaġġ tat-test huwa forma ta 'mewġa sine ideali, u s-sistema hija sintonizzata billi tinbidel il-frekwenza biex tiġġenera reżonanza.
Unità ta 'kontroll/kejl tal-vultaġġ
L-unità ta 'kontroll u t-touch screen huma integrati mal-casing tal-inverter, u jiksbu ttestjar awtomatiku u manwali. Kompjuter separat jaħżen id-dejta tal-kejl u jiġġenera protokolli tat-test. Il-vultaġġ għoli jitkejjel b'mod konġunt minn voltmetru tal-quċċata mibni-in u diviżur ta 'vultaġġ għoli, u jaħdem simultanjament mal-kapaċitatur tat-tagħbija bażi.
