Apparat tat-test tal-vultaġġ li jiflaħ AC reżonanti tas-serje? Wuhan UHV tispeċjalizza fil-produzzjoniApparat ta 'vultaġġ AC jiflaħ, b'firxa wiesgħa ta 'għażliet ta' prodotti. Meta tfittex apparati ta 'vultaġġ AC jifilħu, agħżel Wuhan UHV.
L-apparat tat-test tar-reżonanza tas-serje ta' vultaġġ għoli-AC huwa aapparat tat-test tar-reżonanza tas-serjeli juża indutturi sintonizzati u capacitors tat-tagħbija biex jiġġeneraw reżonanza ta 'serje ta' frekwenza ta 'enerġija u jiksbu vultaġġ tat-test tal-frekwenza tal-enerġija. Ir-reżonanza tas-serje tikkonsisti minn transformer ta 'iżolament, provvista ta' enerġija li tirregola l-frekwenza u l-vultaġġ, transformer ta 'eċċitazzjoni, reattur, u diviżur tal-vultaġġ kapaċitattiv. Il-kapaċitatur u r-reattur tal-kampjun tat-test jiffurmaw konnessjoni reżonanti ta 'serje; Id-diviżur tal-vultaġġ huwa konness b'mod parallel mal-kampjun tat-test biex ikejjel il-vultaġġ reżonanti fuq il-kampjun tat-test u jipprovdi sinjal ta 'protezzjoni ta' vultaġġ żejjed; L-output tal-qawwa tal-modulazzjoni tal-frekwenza huwa akkoppjat maċ-ċirkwit reżonanti tas-serje permezz ta 'transformer ta' eċċitazzjoni, li jipprovdi qawwa ta 'eċitazzjoni għar-reżonanza tas-serje.
Il-apparat tat-test tar-reżonanza ta 'serje ta' frekwenza varjabblihija differenti minn strumenti ta 'ttestjar ġenerali, u l-akbar karatteristika tagħha hija li l-istess sett ta' tagħmir jista 'jintuża għall-ittestjar tal-vultaġġ AC ta' tagħmir elettriku differenti bħal cross linked cables, transformers eċċ reġjuni, utenti, u kampjuni.
Nafu li meta l-frekwenza taċ-ċirkwit f=1/2 π√ LC, isseħħ reżonanza fiċ-ċirkwit, u l-vultaġġ fuq il-kampjun tat-test huwa Q darbiet il-vultaġġ tal-ħruġ tat-tarf ta 'vultaġġ għoli tat-transformer ta' eċċitazzjoni. Q huwa l-fattur tal-kwalità tas-sistema, li huwa l-multiplu tar-reżonanza tal-vultaġġ, li ġeneralment ivarja minn għexieren sa mijiet jew aktar. L-ewwel, aġġusta l-frekwenza tal-ħruġ tal-provvista tal-enerġija tal-frekwenza varjabbli biex tinduċi reżonanza tas-serje fiċ-ċirkwit, u mbagħad aġġusta l-vultaġġ tal-ħruġ tal-provvista tal-enerġija tal-frekwenza varjabbli taħt il-kondizzjoni tar-reżonanza taċ-ċirkwit biex tikseb il-valur tat-test tal-vultaġġ tal-kampjun. Minħabba r-reżonanza taċ-ċirkwit, vultaġġ tal-ħruġ iżgħar tal-provvista tal-enerġija ta 'frekwenza varjabbli jista' jiġġenera vultaġġ tat-test ogħla fuq il-kampjun tat-test CX.

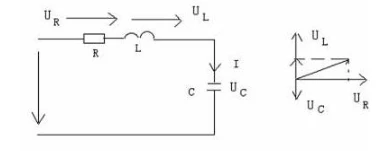

Figura 1 Dijagramma skematika tar-reżonanza tas-serje
Il-apparat tat-test tar-reżonanza ta 'serje ta' frekwenza varjabbliżviluppata minn Wuhan UHV tutilizza l-prinċipju tar-reżonanza tas-serje. Juża transformer ta 'eċitazzjoni biex teċita ċ-ċirkwit tar-reżonanza tas-serje, taġġusta l-frekwenza tal-ħruġ tal-kontrollur tal-frekwenza varjabbli, u tikkawża li l-inductance taċ-ċirkwit L u l-kampjun tat-test C jirrisonaw f'serje. Il-vultaġġ reżonanti huwa l-vultaġġ applikat għall-kampjun tat-test. L-apparat tat-test tar-reżonanza tal-konverżjoni tal-frekwenza jintuża b'mod wiesa 'f'industriji bħall-enerġija, il-metallurġija, iż-żejt u l-inġinerija kimika, u huwa adattat għall-għoti u l-ittestjar preventiv ta' kampjuni kapaċità ta '-kapaċità għolja, -vultaġġ għoli.
Il-apparat li jiflaħ vultaġġ reżonanti serjetikkonsisti prinċipalment f'kontrollur ta 'konvertitur tal-frekwenza, transformer ta' eċċitazzjoni, reattur ta 'vultaġġ għoli-, diviżur ta' vultaġġ ta 'vultaġġ għoli-, eċċ Kontrolluri ta' frekwenza varjabbli huma maqsuma f'żewġ kategoriji: kontrolluri tad-desktop b'20KW u 'l fuq, u kontrolluri tal-kaxxa portabbli b'20KW u taħt; Tikkonsisti minn kontrollur u filtru. Il-funzjoni ewlenija ta 'kontrollur ta' frekwenza varjabbli hija li tikkonverti mewġa sine 380V jew 200V ta 'enerġija AC b'amplitudni u frekwenza fissi f'mewġa sine b'amplitudni u frekwenza aġġustabbli. U tipprovdi enerġija għat-tagħmir kollu. Il-funzjoni tat-transformer ta 'eċitazzjoni hija li tgħolli l-output tal-vultaġġ mill-provvista tal-enerġija ta' frekwenza varjabbli għall-vultaġġ tat-test xieraq. Ir-reattur ta'-vultaġġ għoli L huwa komponent importanti taċ-ċirkwit reżonanti. Meta l-frekwenza tal-qawwa hija ugwali għal 1/(2 π√ LCX), tgħaddi minn reżonanza ta 'serje mal-kampjun tat-test CX.
L-apparat tat-test tar-reżonanza tas-serje ta 'frekwenza varjabbli huwa adattat għall-ittestjar tal-vultaġġ AC ta' 10KV, 35KV, 110KV, 220KV, u kejbils tal-enerġija tal-polyethylene 500KV. Adattat għall-ittestjar tal-vultaġġ AC jiflaħ ta '60KV, 220KV, u 500KV GIS. Adattat għall-ittestjar tal-vultaġġ tal-frekwenza tal-enerġija ta 'trasformaturi kbar u settijiet tal-ġeneraturi; Test ta' vultaġġ ta' reżistenza għall-induzzjoni għal transformers tal-enerġija; Kejl tar-reżistenza tal-ert.
Minħabba snin ta 'fokus fuq ir-riċerka u l-produzzjoni ta' apparati reżonanti f'serje, Wuhan UHV hija l-aqwa għażla għalapparati reżonanti ta 'serje ta' frekwenza varjabblif'termini ta 'teknoloġija, kwalità, u servizz! Wara skrining fuq livell nazzjonali, bosta klijenti professjonali fl-aħħar għażlu l-apparat tat-test tar-reżonanza tas-serje ta 'frekwenza varjabbli ta' vultaġġ ultra-Wuhan. Wuhan UHV jemmen bis-sħiħ li l-kwalità l-ewwel u s-servizz l-ewwel jistgħu jirbħu l-favur u t-tifħir tal-klijenti!
