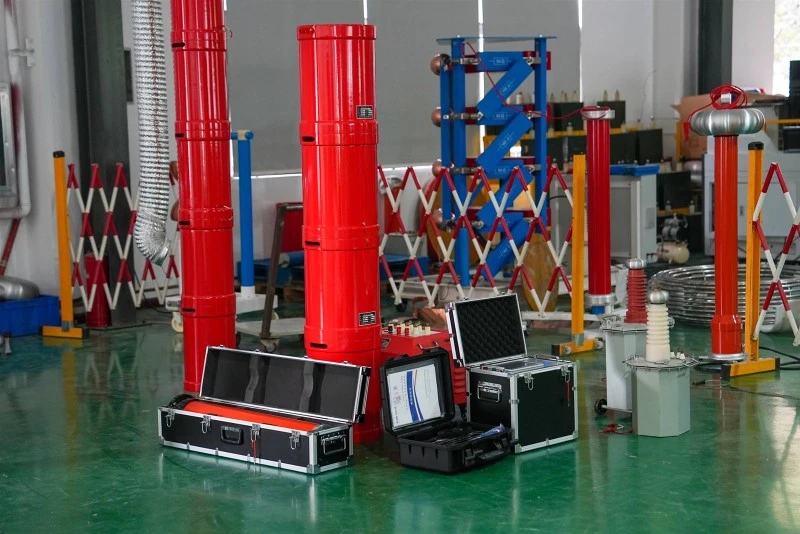

Reżonanza tas-serje, magħrufa wkoll bħalaapparat tat-test tar-reżonanza ta 'serje ta' frekwenza varjabbli, huwa magħmul minn provvista ta 'enerġija ta' frekwenza varjabbli, transformer ta 'eċitazzjoni, reattur, u diviżur tal-vultaġġ abilità. Il-kapaċitatur u r-reattur tal-kampjun tat-test jiffurmaw konnessjoni reżonanti ta 'serje; Id-diviżur tal-vultaġġ huwa konness b'mod parallel mal-kampjun tat-test biex ikejjel il-vultaġġ reżonanti fuq il-kampjun tat-test u jipprovdi sinjal ta 'protezzjoni ta' vultaġġ żejjed; L-output tal-qawwa tal-modulazzjoni tal-frekwenza huwa akkoppjat maċ-ċirkwit reżonanti tas-serje permezz ta 'transformer ta' eċċitazzjoni, li jipprovdi qawwa ta 'eċitazzjoni għalreżonanza tas-serje.
Definizzjoni ta' reżonanza ta' serje
F'ċirkwit AC b'reżistenza R, inductor L, u kapaċitatur C, ir-reżonanza tas-serje ġeneralment tirriżulta f'fażijiet differenti ta 'vultaġġ u kurrent fiż-żewġt itruf taċ-ċirkwit. Jekk naġġustaw il-parametri jew il-frekwenza tal-qawwa tal-komponenti taċ-ċirkwit (L jew C), nistgħu nagħmlu l-fażijiet tagħhom l-istess, u ċ-ċirkwit kollu jidher purament reżistenti. Meta ċirkwit jilħaq dan l-istat, huwa msejjaħ reżonanza. Fl-istat reżonanti, l-impedenza totali taċ-ċirkwit tilħaq jew tqarreb il-valur massimu tagħha. L-iskop tal-istudju tar-reżonanza huwa li wieħed jifhem dan il-fenomenu oġġettiv u juża bis-sħiħ il-karatteristiċi tiegħu fix-xjenza u fit-teknoloġija applikata, filwaqt li jipprevjeni wkoll il-ħsara li jista 'jikkawża. Hemm żewġ tipi ta 'konnessjonijiet taċ-ċirkwit: reżonanza ta' serje u reżonanza parallela. F'ċirkwit ta 'serje magħmul minn resistors, indutturi, u capacitors, meta r-reattanza kapaċità XC hija ugwali għar-reattanza induttiva XL, jiġifieri XC=XL, il-fażi tal-vultaġġ U u l-kurrent I fiċ-ċirkwit huma l-istess, u ċ-ċirkwit juri reżistenza pura. Dan il-fenomenu jissejjaħ reżonanza tas-serje (magħrufa wkoll bħala reżonanza tal-vultaġġ). Meta sseħħ reżonanza ta 'serje fiċ-ċirkwit, l-impedenza taċ-ċirkwit Z=√ R2+XC{-XL{2=R, l-impedenza totali fiċ-ċirkwit hija minimizzata, u l-kurrent jilħaq il-valur massimu tiegħu.
Prinċipju tar-reżonanza tas-serje
Fil-frekwenza taċ-ċirkwit, ir-reżonanza sseħħ fiċ-ċirkwit, u l-vultaġġ fuq il-kampjun tat-test huwa Q darbiet il-vultaġġ tal-ħruġ tat-tarf ta 'vultaġġ għoli tat-transformer ta' eċċitazzjoni. Q huwa l-fattur tal-kwalità tas-sistema, li huwa l-multipli tar-reżonanza tal-vultaġġ, ġeneralment ivarja minn għexieren sa mijiet jew aktar. L-ewwel, aġġusta l-frekwenza tal-ħruġ tal-provvista tal-enerġija tal-frekwenza varjabbli biex tinduċi reżonanza tas-serje fiċ-ċirkwit, u mbagħad aġġusta l-vultaġġ tal-ħruġ tal-provvista tal-enerġija tal-frekwenza varjabbli taħt il-kondizzjoni tar-reżonanza taċ-ċirkwit biex tikseb il-valur tat-test tal-vultaġġ tal-kampjun. Minħabba r-reżonanza taċ-ċirkwit, vultaġġ tal-ħruġ iżgħar tal-provvista tal-enerġija ta 'frekwenza varjabbli jista' jiġġenera vultaġġ tat-test ogħla fuq il-kampjun tat-test CX.
Vantaġġi tar-reżonanza tas-serje
1. Il-kapaċità tal-enerġija meħtieġa hija mnaqqsa ħafna. L-apparat tat-test tar-reżonanza tas-serje tas-serje ta 'serje XB-f juża reattur reżonanti u l-kapaċitatur ittestjat biex jiġġenera reżonanza, u b'hekk jikseb il-vultaġġ għoli meħtieġ u l-kurrent għoli. Fis-sistema kollha, il-provvista tal-enerġija teħtieġ biss li tipprovdi l-parti tal-konsum attiv tas-sistema. Għalhekk, il-provvista ta 'enerġija meħtieġa għat-test hija biss 1/Q darbiet il-kapaċità tat-test (Q huwa l-fattur ta' kwalità).
2. Il-piż u l-volum tat-tagħmir tnaqqsu ħafna. F'serje ta 'provvista ta' enerġija reżonanti, mhux biss l-apparat li jirregola l-vultaġġ ta 'qawwa għolja goff-u t-transformer tat-test tal-frekwenza tal-qawwa tal-qawwa għolja-ordinarju eliminat, iżda l-provvista tal-enerġija ta' eċċitazzjoni reżonanti teħtieġ biss 1/Q tal-kapaċità tat-test, tnaqqas ħafna l-piż u l-volum tas-sistema, ġeneralment 1/5-1/10 ta 'apparati tat-test ordinarji.
3. Ittejjeb il-forma tal-mewġ tal-vultaġġ tal-ħruġ. Provvista ta 'enerġija reżonanti hija ċirkwit ta' filtrazzjoni reżonanti li jista 'jtejjeb id-distorsjoni tal-forma tal-mewġ tal-vultaġġ tal-ħruġ, jikseb mewġa sine tajba, u jipprevjeni b'mod effettiv it-tqassim falz tal-kampjun tat-test ikkawżat minn qċaċet armoniċi.
4. Evita li kurrent kbar ta' short-ċirkwit jaħarqu l-punt tal-ħsara. Fl-istat reżonanti, meta l-punt dgħajjef tal-insulazzjoni tal-kampjun tat-test jitkisser, iċ-ċirkwit immedjatament isir detuned (kapaċitanza tinbidel, ma tissodisfax il-kundizzjoni tar-reżonanza), u l-kurrent taċ-ċirkwit jonqos malajr għal 1/Q tal-kurrent normali tat-test. Madankollu, meta tuża reżonanza parallela jew transformers tat-test tradizzjonali għall-ittestjar tal-vultaġġ AC jifilħu, il-kurrent tat-tqassim immedjatament jiżdied b'għexieren ta 'drabi. Meta mqabbel mat-tnejn, il-kurrent ta' ċirkwit qasir-huwa mijiet ta' darbiet differenti mill-kurrent tat-tqassim. Għalhekk, ir-reżonanza tas-serje tista 'tidentifika b'mod effettiv id-dgħufijiet ta' l-insulazzjoni mingħajr it-tħassib ta 'kurrenti kbar ta' ċirkwit qasir-li jaħarqu l-punt tal-ħsara.
5. Mhux se jkun hemm irkupru ta 'vultaġġ żejjed. Meta l-kampjun tat-test jesperjenza tkissir u flashover, minħabba t-telf ta 'kundizzjonijiet ta' reżonanza, il-vultaġġ għoli immedjatament jisparixxi, l-ark jintefa immedjatament, iċ-ċirkwit protettiv tal-apparat jiġi attivat, u l-output jinqata '.
