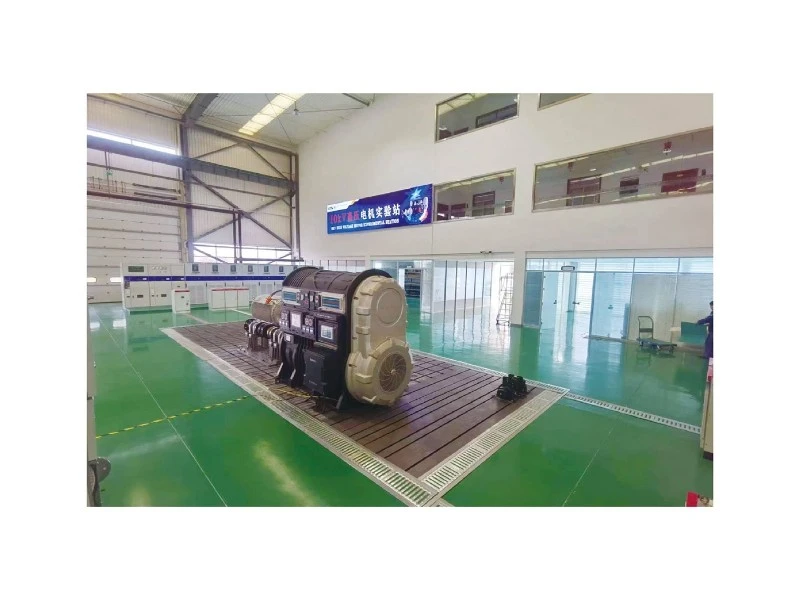

Il-Bank tat-test tat-tip tal-mutur ACintuża ħafna fil-pitrolju, industrijali u tal-minjieri, trasport, enerġija u oqsma oħra minħabba l-integrazzjoni għolja tiegħu, tħaddim faċli, u funzjonijiet qawwija. Din is-sistema hija sistema komprensiva ta 'ttestjar tal-mutur iddisinjata u personalizzata għall-industrija tat-tiswija tal-enerġija bħall-azzar, minjieri tal-faħam, minjieri tal-ħadid, u impjanti oħra tat-tiswija tal-enerġija. Jista 'jwettaq spezzjonijiet tal-fabbrika ta' muturi komuni bħal muturi asinkroniċi AC, muturi sinkroniċi AC, muturi DC, muturi ta 'riluttanza maqluba, ġeneraturi DC, muturi sinkroniċi ta' kalamita permanenti, u muturi ta 'frekwenza varjabbli.
Hemm tliet tipi ewlenin ta 'apparati dinamometru għalBankijiet tat-test tat-tip tal-mutur AC: Dinamometru DC, dinamometru AC, u dinamometru tal-kurrent eddy. Jistgħu jintużaw bħala tagħmir tat-tagħbija tal-gearbox jew tal-gearbox, iżda d-dinamometru jeħtieġ li jiġi kkalibrat regolarment. Biex niżguraw l-eżattezza tar-riżultati tat-test, aħna se nintroduċu l-metodu ta 'kalibrazzjoni dinamika għal dinamometru tal-bank tat-test tat-tip tal-mutur AC.
1. Aġġusta l-assi tal-magna tal-kejl tal-forza
Ixgħel il-qawwa tal-wiri intelliġenti tad-dinamometru, u meta juri b'mod normali, dawwar ix-xaft tad-dinamometru bl-idejn biex tikkonferma li hemm numru ta 'veloċità fuq il-wiri intelliġenti tad-dinamometru, sabiex tivverifika jekk il-wajers humiex normali. Din il-konferma tirreferi għall-possibbiltà ta 'żbalji fin-numru tal-pożizzjoni tal-bidla meta dinamometri multipli jaqsmu l-istess wiri u kontrollur meta jaqilbu l-konvertitur tad-dinamometru. Biex jiġi żgurat li d-dinamometru jkun fil-pożizzjoni żero "attwali", ir-ras tal-konnessjoni bejn id-dinamometru u x-xaft tad-dinamometru għandha titneħħa, sabiex ma jkunx hemm oġġetti fuq ix-xaft tad-dinamometru.
2. Aġġusta d-dinamometru għal żero
Saħħan minn qabel għal 3-5 minuti qabel ma taġġusta għall-pożizzjoni żero. Fuq il-pjanċa ta 'wara tad-djar tad-dinamometru, uża tornavit żgħir biex iddawwar il-potenzjometru mmarkat b'"aġġustament taż-żero" biex tikseb aġġustament żero. Minħabba li t-tieqa tat-torque murija fuq il-wirja intelliġenti tad-dinamometru hija valur numeriku (mingħajr distinzjoni pożittiva jew negattiva), l-aġġustament tal-potenzjometru biex inaqqas bil-mod it-torque għal 0 jista 'gradwalment jiżdied wara aġġustament ulterjuri. Għalhekk, għandha tiġi eżerċitata kawtela meta tiġi aġġustata pożizzjoni qrib iż-żero.
3. Installa virga tal-kalibrazzjoni
M'hemm l-ebda distinzjoni bejn lejn l-arloġġ u kontra l-arloġġ meta taġġusta potenzjometru, u t-torque aġġustabbli għandu jkun 0. Installa l-virga tal-kalibrazzjoni li taqbel mal-istrument tal-kejl tal-forza fuq ix-xaft tal-istrument tal-kejl tal-forza (għal isteresi u dinamometri elettromanjetiċi, bħal kurrent eddy jew dinamometri asinkroniċi), il-forza għandha tkun installata fuq il-virga ta 'measuring, viti li jħarsu 'l fuq. Ġeneralment hemm tliet modi biex tiffissa l-virga tal-kalibrazzjoni tax-xaft tal-magna tal-kejl tal-forza (jew kmiem tax-xaft): wieħed huwa li tuża pinnijiet taċ-ċavetta tal-bar kwadri għall-ippożizzjonar, b'vojt kbir; It-tieni huwa li tagħfas direttament il-kamin fuq ix-xaft jew il-pożizzjoni ċatta, u t-tielet huwa li tissakkar u tissikkaha b'żewġ viti.
4. Aġġusta l-għoli tal-punt ta 'referenza
Ipprova żomm il-livell ta 'referenza jew qrib il-livell kemm jista' jkun, u osserva t-tieqa tat-torque tal-wiri intelliġenti tad-dinamometru, li għandu jkun ukoll 0. Jekk jintuża ammont kbir ta 'forza meta tinstalla l-punt ta' referenza, jista 'jkun hemm 1-2 karattri. Forza żgħira tista 'tiġi applikata għall-virga tal-kalibrazzjoni, u titnaqqas awtomatikament wara li terġa' lura għall-pożizzjoni naturali tagħha. Applika vultaġġ ta 'eċitazzjoni lid-dinamometru billi tuża force gauge biex tiġġenera torque tal-ibbrejkjar. Ġeneralment, aġġusta l-qawwa tad-dinamometru għal madwar 20V, skont il-piż li jista 'jiġi mdendel, u aġġustaha 'l fuq u' l isfel b'mod xieraq.
5. Aġġusta l-widna tal-linja tal-piż
Jekk jintuża d-dinamometru eddy current jew mhux sinkroniku, m'hemmx bżonn ta 'vultaġġ ta' eċċitazzjoni jew tal-bidu tal-provvista tal-enerġija tal-kontroll tad-dinamometru asinkroniku waqt il-korrezzjoni. Uża spaga ħafifa u b'saħħitha biex tagħmel widna twila ta '30mm għall-piż li jaqbel, sabiex tkun tista' titwaħħal mal-kamin żgħir fuq il-punt ta 'referenza. Għandu jiġi nnutat li l-ħabel għandu jiġi ffissat tul ix-xifer ta 'barra tal-punt ta' referenza, u l-piż m'għandux jitqiegħed fuq il-virga tal-kalibrazzjoni. Barra minn hekk, l-ebda oġġett manjetiku ma għandu jitqiegħed taħt il-piż. M'għandekx tagħżel materjali b'densità għolja bħal wajer tal-ħadid, wajer, jew wajer tal-ġilda verniċ.
6. Aġġusta l-pożizzjoni tal-piżijiet
Il-pożizzjoni ta 'l-iskala mdendla tikkorrispondi mal-potenzjometru għal aġġustament sħiħ, ġeneralment b'mod imqassam, jiġifieri, li josservaw minn direzzjoni waħda (jiġifieri josservaw minn direzzjoni waħda jew wieqfa wara d-dinamometru), jiddendlu l-piż fuq ix-xellug, u jaġġusta l-potenzjometru "dritt sħiħ" fuq il-lemin. Poġġi l-piż fuq in-naħa tal-lemin, imbagħad aġġusta l-potenzjometru għal "xellug sħiħ" fuq in-naħa tax-xellug. Jekk ma jkun hemm l-ebda rispons għall-valur muri wara li jiġi aġġustat il-potenzjometru, jindika li l-pożizzjoni tal-potenzjometru aġġustabbli mhix korretta jew hemm problema bid-dinamometru. Huwa meħtieġ titjib biex jiġi kkonfermat jekk il-pożizzjoni żero u l-grad sħiħ tan-naħa l-oħra humiex normali.
7. Aġġusta l-potenzjometru għal sħiħ
Il-potenzjometru sħiħ jiżdied meta jdawwar lejn l-arloġġ u jonqos meta jdawwar kontra l-arloġġ. Aġġusta l-milja fuq naħa waħda, neħħi l-piż, u osserva l-valur tat-torque murija, li għandu jkun 0. Jekk le, agħfas ħafif iż-żewġ naħat tal-virga tal-kalibrazzjoni separatament, u stenna li tieqaf b'mod naturali qabel ma terġa 'lura għall-pożizzjoni żero. Ikkoreġi l-milja tan-naħa l-oħra billi tuża l-istess metodu. Wara l-korrezzjoni, il-piż għandu jitneħħa l-ewwel, u mbagħad il-vultaġġ ta 'l-eċitazzjoni ta' l-istrument ta 'kontroll għandu jitnaqqas għal 0 V. Meta l-vultaġġ ta' eċċitazzjoni jinżel, ir-rotor tad-dinamometru jitlef il-brejk tiegħu minħabba l-piż tiegħu stess, u l-piż jaqa 'minħabba l-piż tiegħu stess, li jista' jagħmel ħsara lill-art jew lis-saqajn ta 'l-operatur. Wara l-verifika, aħżen sew il-punt ta' referenza u l-piżijiet, u ippakkja oġġetti oħra fil-postijiet rispettivi tagħhom.
