Għal xiex huma l-kundizzjonijietreżonanza tas-serje? Wuhan UHV tispeċjalizza fil-produzzjoni ta 'reżonanza tas-serje, b'firxa wiesgħa ta 'għażla ta' prodotti u ttestjar elettriku professjonali. Biex issibreżonanza tas-serje, agħżel Wuhan UHV.

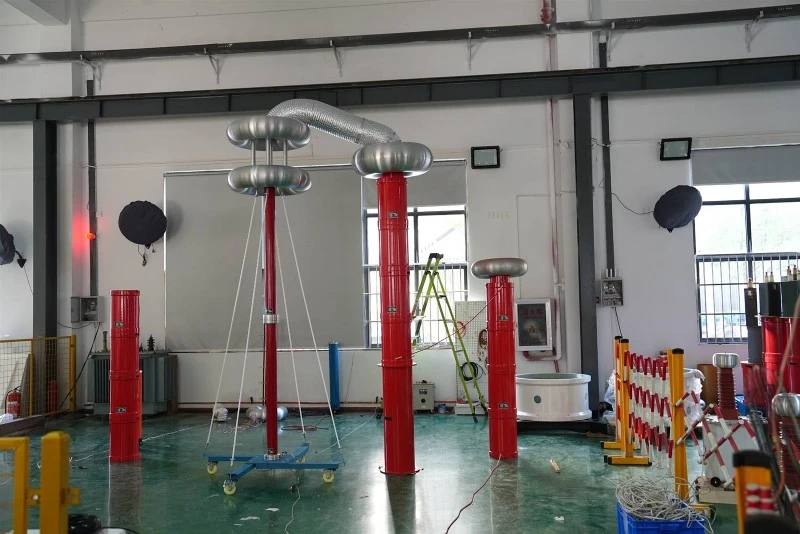

It-test tal-vultaġġ tar-reżonanza tas-serje huwa metodu ġdid ta 'ttestjar ta' vultaġġ għoli li juża l-inductance ta 'reattur u l-kapaċità tal-oġġett tat-test biex jifforma ċirkwit ta' serje LC, jaġġusta l-output tal-frekwenza tal-vultaġġ tal-provvista tal-enerġija ta 'frekwenza varjabbli, jiksebreżonanza tas-serje, u jikseb vultaġġ għoli fuq l-oġġett tat-test. Ġie milqugħ tajjeb mill-esperti u ġie użat ħafna fid-dar u barra.
Il-kundizzjonijiet għall-ġenerazzjonireżonanza tas-serje:
X L =X C
Minħabba l-vultaġġ għoli ġġenerat mir-reżonanza tas-serje f'L u C, jista 'jikkawża ħsara fit-tqassim ta' kolji jew capacitors. Għalhekk, fl-inġinerija tal-enerġija, ir-reżonanza tas-serje għandha tiġi evitata kemm jista 'jkun, u huwa partikolarment importanti li tużaapparati għall-ittestjar tar-reżonanza tas-serjebiex tiskopri sistemi ta' enerġija.
Matul ir-reżonanza, il-kurrent reżonanti taċ-ċirkwit tas-serje huwa infinit; Il-vultaġġ reżonanti ta 'ċirkwit parallel huwa infinit (valur teoretiku). F'ċirkwit ta 'serje ta' resistors u indutturi, il-fenomenu ta 'provvista ta' enerġija, vultaġġ, u kurrent li jkunu f'fażi jissejjaħ reżonanza ta 'serje. Il-karatteristiċi tiegħu huma: iċ-ċirkwit huwa purament reżistenti, il-provvista tal-enerġija, il-vultaġġ u l-kurrent huma f'fażi, ir-reattanza X hija ugwali għal 0, u l-impedenza Z hija ugwali għar-reżistenza R. F'dan iż-żmien, l-impedenza taċ-ċirkwit hija l-iżgħar, il-kurrent huwa l-akbar, u vultaġġi għoljin ħafna drabi ogħla mill-vultaġġ tal-provvista tal-enerġija jistgħu jiġu ġġenerati fuq l-inductance u l-kapaċità. Għalhekk, ir-reżonanza tas-serje hija magħrufa wkoll bħala reżonanza tal-vultaġġ.
Il-vultaġġ tar-reżonanza huwa superimpost mal-vultaġġ oriġinali, u reżonanza parallela: F'ċirkwiti paralleli ta 'resistors, capacitors, u indutturi, il-fenomenu tal-vultaġġ terminali taċ-ċirkwit u l-kurrent totali li jkunu f'fażi jissejjaħ reżonanza parallela. Il-karatteristiċi tiegħu huma li r-reżonanza parallela hija kumpens sħiħ, u l-provvista tal-enerġija m'għandhiex bżonn tipprovdi qawwa reattiva, biss il-qawwa attiva meħtieġa mir-reżistenza. Matul ir-reżonanza, il-kurrent totali taċ-ċirkwit huwa minimizzat, u l-kurrent tal-fergħa ħafna drabi huwa akbar mill-kurrent totali fiċ-ċirkwit. Għalhekk, reżonanza parallela tissejjaħ ukoll reżonanza kurrenti.
F'ċirkwit fejn ir-resistors, capacitors, u indutturi huma konnessi f'serje, ir-rwol tar-reattanza induttiva Xl u Xc jitnaqqas direttament. Jekk jintlaħqu ċerti kundizzjonijiet, b'tali mod li Xl=Xc, ir-reattanza taċ-ċirkwit hija ugwali għal żero, il-fażijiet tal-kurrent u tal-vultaġġ fiċ-ċirkwit huma l-istess, u m'hemm l-ebda qawwa reattiva skambjata bejn ir-reżistenza, l-inductor, jew il-kapaċitatur. Dan l-istat taċ-ċirkwit jissejjaħreżonanza tas-serje.
Il-kundizzjoni tar-reżonanza taċ-ċirkwit hija Xc=Xl, jiġifieri, ω L=1/ω C, li minnha l-kundizzjoni ta 'reżonanza inerenti taċ-ċirkwit tista' tinkiseb bħala f0=1/(2 π√ LC). Kondizzjoni ta 'impedenza: Wara r-reżonanza, il-partijiet immaġinarji huma ugwali fis-sinjal u opposti fis-sinjal. L-impedenza tas-serje hija ugwali għal 0, u l-impedenza parallela hija ugwali għal infinità. F'reżonanza, il-kurrent reżonanti taċ-ċirkwit tas-serje huwa infinit; Il-vultaġġ reżonanti ta 'ċirkwit parallel huwa infinit (valur teoretiku). Jew fi kliem ieħor:
(1) F'ċirkwit ta 'serje, il-parti immaġinarja tal-impedenza totali tad-dħul hija ugwali għal żero (ir-reżonanza tirreferi għall-vultaġġ tal-ħruġ u l-kurrent li jkunu f'fażi)
(2) F'ċirkwiti paralleli, il-parti immaġinarja tal-ammissjoni totali tad-dħul hija żero
F'ċirkwit AC b'komponenti ta 'reżistenza R, inductor L, u kapaċitatur C, il-vultaġġ fiż-żewġt itruf taċ-ċirkwit huwa ġeneralment differenti fil-fażi mill-kurrent fih. Jekk naġġustaw il-parametri jew il-frekwenza tal-qawwa tal-komponenti taċ-ċirkwit (L jew C), nistgħu nagħmlu l-fażijiet tagħhom l-istess, u ċ-ċirkwit kollu jidher purament reżistenti. Meta ċirkwit jilħaq dan l-istat, huwa msejjaħ reżonanza.
F'ċirkwit ta 'serje magħmul minn resistors, indutturi, u capacitors, ir-reżonanza tas-serje sseħħ meta r-reattanza tal-kapaċità XC=reattanza tal-inductance XL hija ugwali, u l-fażi tal-vultaġġ U u l-kurrent I fiċ-ċirkwit huma l-istess. Meta sseħħ reżonanza ta 'serje f'ċirkwit, l-impedenza taċ-ċirkwit Z=√ R2+XC-XL2=R, l-impedenza totali fiċ-ċirkwit hija l-iżgħar, u l-kurrent jilħaq il-valur massimu tiegħu.
F'ċirkwit AC sinusojdali b'komponenti R, L, u C, il-vultaġġ u l-kurrent fiż-żewġt itruf taċ-ċirkwit huma ġeneralment fażijiet differenti Jekk il-valuri tal-parametri tal-komponenti taċ-ċirkwit jinbidlu jew il-frekwenza tal-provvista tal-enerġija tiġi aġġustata, il-vultaġġ u l-kurrent taċ-ċirkwit jistgħu jkunu f'fażi, u jikkawżaw li l-impedenza taċ-ċirkwit juri proprjetajiet ta 'reżistenza. Ċirkwit f'dan l-istat jissejjaħ reżonanza Skont forom ta 'konnessjoni differenti ta' ċirkwiti, il-fenomeni ta 'reżonanza jistgħu jinqasmu f'reżonanza tas-serjeu reżonanza parallela F'ċirkwit ta 'serje ta' R, L, u C, meta XL=XC fiċ-ċirkwit, l-angolu ta 'impedenza ∧=0, jiġifieri, il-vultaġġ u l-kurrent tal-provvista tal-enerġija huma f'fażi, dan il-fenomenu jissejjaħ reżonanza ta' serje Il-karatteristiċi tar-reżonanza tas-serje: Meta sseħħ reżonanza, l-impedenza tilħaq il-valur minimu tagħha indaqs X li jirriżulta f'ċirkwit reżistenti.
Meta l-vultaġġ U jibqa 'kostanti, il-kurrent I fiċ-ċirkwit jilħaq il-valur massimu tiegħu Peress li XL=XC waqt ir-reżonanza, UL=UC, u UL u Uc għandhom fażijiet opposti, huma jikkanċellaw lil xulxin meta jingħaddu flimkien, għalhekk il-vultaġġ fuq ir-reżistenza huwa ugwali għall-vultaġġ tal-provvista tal-enerġija Meta ċirkwit tas-serje jirresona, għandu ċerti karatteristiċi. Il-fehim tal-fenomenu tar-reżonanza jista 'jutilizza dawn il-karatteristiċi u jipprevjeni l-ħsara kkawżata minn ċerti karatteristiċi.reżonanza tas-serjegħandha tiġi evitata għaliex meta sseħħ reżonanza tas-serje, il-vultaġġ fuq l-element tal-kapaċitatur se jiżdied, li jista 'jikkawża li s-saff ta' insulazzjoni tal-kapaċitatur jitkisser Iżda fl-inġinerija tar-radju, is-selettività tal-fenomenu tar-reżonanza tas-serje u l-vultaġġ ogħla miksub jistgħu jintużaw biex jiġi estratt is-sinjal li jeħtieġ li jiġi riċevut Irrapporta l-fattur ta 'kwalità Q f'LC frekwenza reżonanti selettiva li hija definita bħala ċirkwit Qo{0} il-frekwenza reżonanti taċ-ċirkwit u r hija r-reżistenza tal-konsum tal-inductance L.
