Il-fenomenu tar-reżonanza huwa fenomenu speċjali li jseħħ fiċ-ċirkwiti AC, u l-istudju tal-fenomenu tar-reżonanza huwa ta 'sinifikat kbir. F'ċirkwiti prattiċi, huwa użat ħafna u xi drabi sitwazzjonijiet ta 'reżonanza jeħtieġ li jiġu evitati. Għal netwerk ta 'port wieħed passiv, il-valur tal-impedenza jew l-ammissjoni tad-dħul tiegħu ġeneralment ikun relatat mal-frekwenza taċ-ċirkwit.
Netwerk ta 'port wieħed passiv li fih indutturi u capacitors, li l-impedenza jew l-ammissjoni tad-dħul tagħhom hija ġeneralment numru kumpless. Iżda f'ċerti frekwenzi ta 'enerġija speċifiċi, il-parti immaġinarja tal-impedenza jew l-ammissjoni tad-dħul tista' ssir żero, u l-impedenza jew l-ammissjoni juru karatteristiċi ta 'reżistenza pura, li jagħmlu l-vultaġġ tal-port u l-kurrent f'fażi. Meta dan il-fenomenu jseħħ f'netwerk ta 'port wieħed passiv, huwa msejjaħ li jkun fi stat reżonanti.

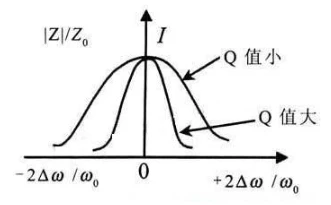

Il-karatteristiċi taċ-ċirkwit reżonanti paralleli LC huma relattivament kumplessi, u fost ħafna karatteristiċi, huwa meħtieġ li l-ewwel wieħed jifhem il-karatteristiċi tal-impedenza tiegħu. Il-kurva karatteristika tal-impedenza taċ-ċirkwit reżonanti paralleli LC tidher fil-figura li ġejja.
1. Fehim tal-karatteristiċi tal-impedenza waqt ir-reżonanza: L-analiżi tal-prinċipju tax-xogħol taċ-ċirkwiti reżonanti paralleli LC jeħtieġ li tinqasam fi tliet punti u meded ta 'frekwenza, jiġifieri, waqt ir-reżonanza, meta l-frekwenza tas-sinjal tad-dħulhija ogħla mill-frekwenza tar-reżonanza, u meta l-frekwenza tas-sinjal tad-dħul tkun aktar baxxa mill-frekwenza tar-reżonanza.
Meta l-frekwenza tas-sinjal tad-dħul hija ugwali għall-frekwenza reżonanti, iċ-ċirkwit jirresona, u l-impedenza taċ-ċirkwit reżonanti paralleli LC hija fl-istat massimu tagħha, li jista 'jkun ekwivalenti għal resistor pur. F'dan iż-żmien, il-kurrent tas-sinjal li jgħaddi miċ-ċirkwit reżonanti kollu huwa minimizzat. Fl-analiżi taċ-ċirkwit, dan huwa l-iktar punt importanti.
Ftakar ħaġa waħda: il-karatteristiċi tal-impedenza taċ-ċirkwiti reżonanti paralleli LC huma eżattament opposti għal dawk taċ-ċirkwiti reżonanti tas-serje LC. Wara li tiftakar il-karatteristiċi ta 'impedenza ta' ċirkwit wieħed, huwa faċli li tiftakar il-karatteristiċi ta 'impedenza ta' ċirkwit ieħor.
2. Nifhmu l-karatteristiċi tal-impedenza meta ċ-ċirkwit jiġi detuned. Meta l-frekwenza tas-sinjal tad-dħul hija ogħla jew aktar baxxa mill-frekwenza reżonanti, iċ-ċirkwit parallel LC ikun fi stat detuned, u l-impedenza taċ-ċirkwit hija iżgħar minn meta tkun f'reżonanza.
Meta l-frekwenza hija ogħla mill-frekwenza reżonanti, l-impedenza taċ-ċirkwit parallel LC tonqos u hija ekwivalenti għal capacitor. Hekk kif tiżdied il-frekwenza, l-impedenza tal-kapaċità tal-kapaċitatur C1 tonqos u l-impedenza tal-inductance tiżdied. Il-komponenti b'impedenza aktar baxxa għandhom ir-rwol ewlieni fiċ-ċirkwit parallel, għalhekk f'dan iż-żmien, l-impedenza tonqos u hija ekwivalenti għal kapaċitatur.
Meta l-frekwenza tkun inqas mill-frekwenza reżonanti, l-impedenza taċ-ċirkwit parallel LC tonqos ukoll, iżda hija ekwivalenti għal induttur. Minħabba li l-frekwenza tonqos, il-kapaċità tal-kapaċitatur C1 tiżdied, u l-inductance tal-inductor L1 tonqos. L-inductor L1, li għandu impedenza iżgħar, għandu r-rwol ewlieni fiċ-ċirkwit parallel. Għalhekk, meta l-impedenza tonqos, hija ekwivalenti għal inductor.
3. Padrunanza tad-Dettalji fl-Analiżi taċ-Ċirkwiti Mill-kurva karatteristika tal-impedenza taċ-ċirkwit reżonanti paralleli LC, wieħed jista 'jara li l-impedenza taċ-ċirkwit reżonanti hija massima fil-frekwenza ta' f0. Meta l-frekwenza tkun ogħla jew inqas minn f0, l-impedenza tonqos, u s-saħħa tal-ipproċessar tas-sinjal hija aktar dgħajfa minn dik fil-frekwenza ta 'f0. Iktar ma tkun għolja jew baxxa l-frekwenza, iżgħar tkun l-impedenza, u iktar tkun dgħajfa l-abbiltà tal-ipproċessar tas-sinjal taċ-ċirkwit reżonanti parallel LC. Dan għandu jiġi rikonoxxut fl-analiżi taċ-ċirkwit.
